阀门选型应用问题
DN800的低压气动蝶阀,3秒打开或关闭有没有可能?怎么实现?

答:可以实现,最快有厂家可以做到0.5-2秒。
比如气开阀单作用执行器,关闭用弹簧力,速度没问题。打开加大进气速度和排气速度,具体的就是加大管子,加气源放大器,执行器的进出气口都要加大,打开速度受现场气源压力影响,气源压力过小加气包,增压阀
如果太快,需要配液压缓冲。

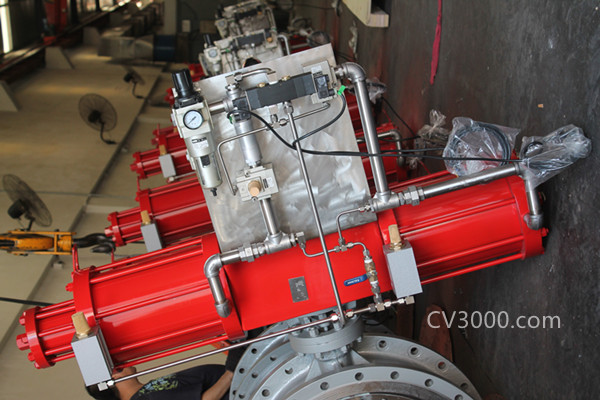

(由烺卓阀门郑总,圣华自控唐总解答,实物图片由百川智控提供)

请教一下,闸阀截止阀走氢气介质,常温,低压(150LB/300LB), 这类阀门需要注意哪些?

答:由于氢气介质的特殊性(分子小,易渗透发生氢脆,爆炸性等)对于阀体及阀盖质量要求很高: 阀体及阀盖材质优先选用锻件,如大口径阀门可选择铸件,但是一定需做RT 二级片标准; 阀门设计及制造不能有尖锐的倒角,所有倒角需光滑过度,零件加工精度和表面度均要求很高; 阀门需严格的清洗; 压力试验时,强度试验需做气体强度试验,不能仅做介质为水的强度试验; 如是临氢阀门,要求会更高,阀门材质需控制C、S、P含量,需做晶相试验等; 氢气介质的阀门,还可以按照SHELL 77/308规范做氢气试验。 一定得注意防火、防飞出、防静电

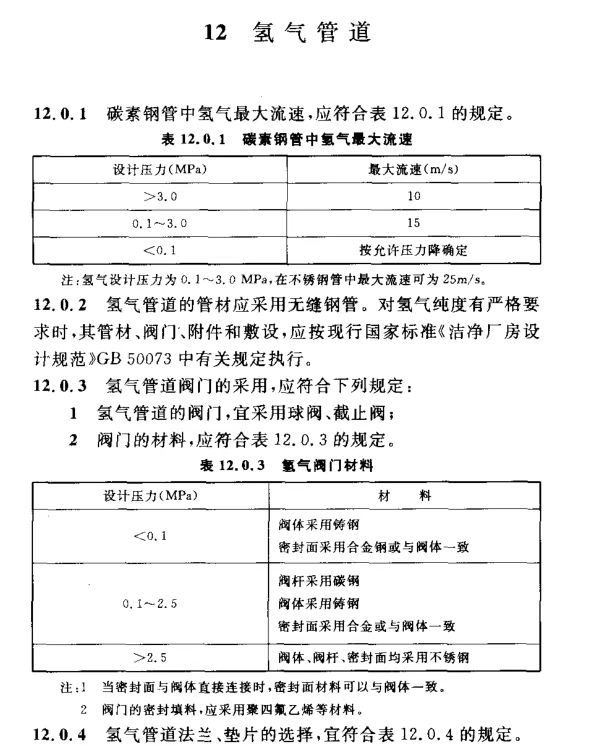

氢气管道的阀门宜采用球阀、截止阀。当工作压力大于0.1 MPa时,严禁采用闸阀。阀门要禁油,进行脱脂处理。闸阀的密封面在相对运动中会因摩擦而引起擦伤损坏,一旦损坏,则有“铁粉”自密封面处脱落,这样细小颗粒的铁粉很容易着火燃烧,应该这是氧气和氢气管路里不建议使用闸阀的原因吧。但是中国现有加氢装置,采用UOP工艺的,均闸阀和Y截,闸阀最高压力2500Lb,口径12寸,采用雪佛龙工艺的,用轨道球阀。理论上是做好除脂和阀门材料中不含助燃成分就好。加氢的氢气阀无需脱脂,因为介质为油+氢气,高温高压下把环烷烃链打断变成长链,长链变短链,这是加氢目的,氢气是燃烧剂,氧气是助燃剂,只有助燃剂的阀才需脱脂,氯气也是助燃剂,所以涉氯环境阀门应脱脂。
介质氢气,阀杆填料那里是不是也要注意逸散性微泄露要求。


电动执行器如何实现失电常开,常闭?

答:加备用电池,超级电容,加弹簧复位,大推力或扭矩用电液的。
下图为带弹簧复位的执行器


reduced bore valve 与full bore valve的意思?

答:reduced bore valve :缩径球阀,指球的孔径小于阀门口径,这种是比较常用的。 full bore valve:全通径球阀,用于干线或粘稠介质。 bore指那个球体的孔

SIS中的控制阀需要反馈吗?

答: SHBZ06-1999石油化工紧急停车及安全联锁系统设计导则, 6.2.10 最终元件宜带阀位指示。

高压液氨阀体的材质选什么?

答:建议选用304不锈钢或316不锈钢。 由于液氨在经过控制阀后,在阀开启减压瞬间气化严重,会造成局部温度急剧降低,造成阀局部冰凝,普通碳钢一般耐温到-20度左右,加上高压,承受不了。 案例:化肥厂检修,液氨管道阀门结冰无法动作,外面是冰疙瘩,里面阀芯阀体冻在了一起,检修时未按操作规范,维护人员敲打阀体阀芯,由于带压作业,造成阀芯射出,氨气瞬间外泄,造成人员伤亡。

电动阀控制开的时候,开到什么时候停止,是通过开到位限位开关去连锁,还是阀本身开到位的时候就自动停止开了?

答:如果是开关阀按限位开关来定,如果是调节阀按控制板根据控制信号来定 从电动开关阀的设计制造来看,首先是限位开关切断电动机的电源。其次是限位开关万一失效,检测保护电路会有扭矩力矩、温度、过流过压、超负荷、欠流欠压、等等,切断电机电源就行保护停止动作。 还有就是如果没有调试好,还有就是阀到位,但是执行机构没有到位就会超扭矩或者电机过热,造成关闭。

加氢多级降压角阀多是线性的,有现场反应等百的不耐气蚀,线性流量特性比等百的流量特性的阀芯更抗气蚀?

答:这个阀介质是热高分油\冷高分油是用作流量调节,通常是阀芯的内切缺结构,如FISHER NOTCHFLO DST,梅索78400,这种阀芯也叫轴流式阀芯,流量特性是由阀芯决定的,外边是一个导流罩,不是阀笼。由于差压大,需要多级降压,而这种结构做成线性的比较容 易,做不成等百,所以没有等百。 如果用户要求等百,应该告诉用户,这种结构没有等百,而不应说,等百不如线性耐用。 流量特性(等百、线性)与抗气蚀能力,是没有直接关系的。

阀门全行程时间指的是什么?

答:全关到全开+全开到全关 full open to full close & full close to full open time

什么情况下阀门介质流向和密封方向可能不一样呢??

答:比如泵出口只安装蝶阀,当关阀后为了防止蝶阀内漏导致叶片反转,就要指向泵,优先密封方向指向泵,避免内漏。真正的双向金属密封蝶阀,正向和反向承受同样压力,国内能做的厂家还少。 所以泵出口一般安装止回阀。能用蝶阀的一般都是大型离心泵,泵出口依次是蝶阀,液控止回阀,注意此处为液控止回阀

阀门维修维护问题

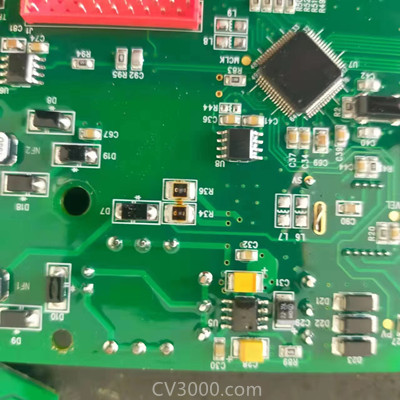

定位器主板烧坏的原因有哪些?

答:1.瞬间电流过大。(电气柜方面原因)
2.接线错误。
3.产品进水。
